燃氣渦街流量計產品參數:
公稱壓力:1.6MPa、2.5MPa、4.0MPa、6.3MPa(高于此壓力需要定制)
補償方式:溫度壓力雙補償
輸出信號:脈沖、4-20mA、RS485
通訊協議:MODBUS-RTU、HART(定做)
供電電源:外供電24VDC直流電源、電池供電3.6V鋰電池
使用條件:介質溫度-20℃~80℃,環境溫度-30℃~60℃,相對濕度5%-90%,大氣壓力86Kpa-106Kpa
防護等級:IP65、IP67
防爆等級:Exd IC T6GB
使用介質:天然氣、壓縮空氣、氮氣等中低流速氣體
量程比:1:10--1:20
精度:1.0、1.5
材質:鋁合金、不銹鋼
產品標準:G8_T21391-2008
安裝方式:水平安裝

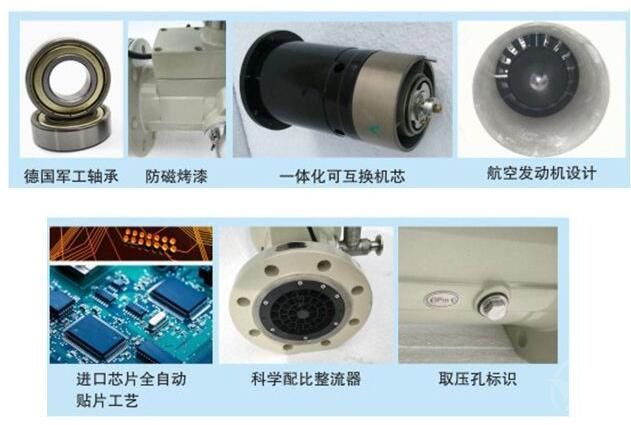

燃氣渦街流量計細節說明圖
燃氣渦街流量計流量范圍:
儀表口徑mml | 標準量程(m3/h) | 擴展量程(m3/h) | ||
DN20 | S | 2-20 | w | 4-40 |
DN25 | S | 2.5-25 | w | 4-40 |
DN32 | S | 4-40 | w | 6-60 |
DN40 | S | 5-50 | w | 6-60 |
DN50 | S1 | 6-65 | w1 | 5-70 |
S2 | 10-100 | w2 | 8-100 | |
DN65 DN80 |
S | 15-200 | w | 10-200 |
S1 | 13-250 | w | 10-160 | |
S2 | 20-400 | w | ||
DN100 | S1 | 20-400 | w | 13-250 |
S2 | 32-650 | w |
燃氣渦街流量計相關介紹:
